[Network] Basic

Network

OSI Model

• Application ] Presentation ] Session ] Transport ] Network ] Data Link ] Physical



TCP/IP Networking Model

• Apllication ] Transport ] Internet Protocol ] Network Access Layer

TCP/IP Protocol Suite

• Apllication             => HTTP / FTP / SMTP / DNS / RIP / SNMP
• Transport               => TCP / UDP
• Internet Protocol   =>   [IP(v4) ARP / IGMP / ICMP] / [IP(v6) ND / MLD / ICMPv6]
• Network Access    => Ethernet / 802.11 wireless LAN / Frame Relay / ATM



PDU (Protocol Data Unit)

OSI Model   => Packet

• Data ] Data ] Data ] Segments ] Packets ] Frames ] Bits
• RFC         => TCP (Segment) / UDP (Datagram)

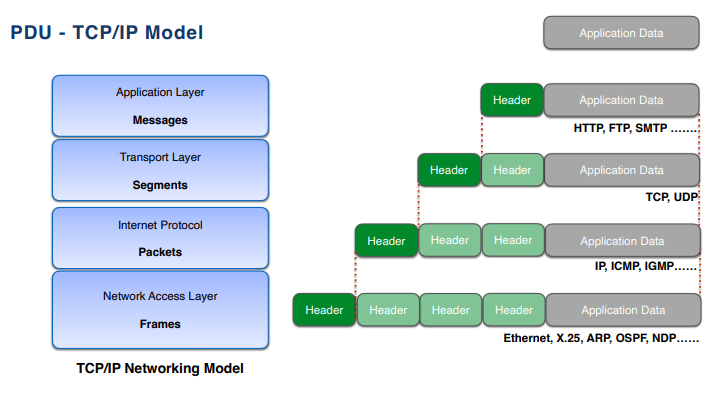

TCP/IP Model

• Message ] Segments ] Datagram or Packets ] Frames
• Application (Messages)        => [Header+Application]                             (HTTP, FTP, SMTP...)
• Transport   (Segments)        => [Header+[Header+Application]]                    (TCP, UDP)
• Internet Protocol (Packets)   => [Header+[Header+[Header+Application]]]           (IP, ICMP, IGMP...)
• Network Access Layer (Frames) => [Header+[Header+[Header+[Header+Application]]]]  (Ethernet, ARP, OSPF, NDP...)



UDP ( User Datagram Protocol )

• Unreliable - 비신뢰적
• Connectionless Service - 비연결형서비스
• 하나의 Process에 의해서 전송된 데이터가 손상되지 않고 목적지 Process에 도착한다는 것을 보장하지 않는다.
  1. Process 간의 데이터 전달기능을 제공한다.
  2. Header에 오류 검출 필드를 포함 - 무결성 검사를 제공
  3. Traffic 제어가 불가능하다. -  Application이 허용하는 어떠한 속도로도 전송이 가능하다.

TCP ( Transmission Control Protocol )

• Reliable - 신뢰적
• Connection-Oriented Service - 연결지향형 서비스
• 하나의 Process에 의해서 전송된 데이터가 손상되지 않고 목적지 Process에 도착한다는 것을 보장한다.
  1. Process 간의 데이터 전달 기능을 제공한다.
  2. 흐름제어
  3. 순서번호
  4. 확인응답
  5. 타이머
  6. 혼잡제어
     • 전체를 위한 일반 Service
     • Switch와 Link의 폭주 방지
     • 송식측의 TCP와 Traffic을 조절



IP

        1. Best-Effort Delivery Service Model
        2. Segment 전달을 위해 최대한 노력하지만 어떠한 보장도 하지 않는다.
        3. Segment가 순서대로 전달되는 것을 보장하지 않는다.
        4. Segment 내부데이터의 무결성(Integrity)을 보장하지 않는다.
